三菱PLC的軟件組成
http://yucd.cn導讀：PLC的軟件由系統程序和用戶程序組成。系統程序由PLC制造廠商設計編寫的，并存入PLC的系統存儲器中，用戶不能直接讀寫與更改。系統程序一般包括系統診斷程序、輸入處理程序、編譯程序、信息傳送程序、監控程序等。
PLC的用戶程序是用戶利用PLC的編程語言，根據控制要求編制的程序。在PLC的應用中，重要的是用PLC的編程語言來編寫用戶程序，以實現控制目的。由于PLC是專門為工業控制而開發的裝置，其主要使用者是廣大電氣技術人員，為了滿足他們的傳統習慣和掌握能力，PLC的主要編程語言采用比計算機語言相對簡單、易懂、形象的專用語言。
PLC編程語言是多種多樣的，對于不同生產廠家、不同系列的PLC產品采用的編程語言的表達方式也不相同，但基本上可歸納兩種類型：一是采用字符表達方式的編程語言，如語句表等；二是采用圖形符號表達方式編程語言，如梯形圖等。
以下簡要介紹幾種常見的PLC編程語言。
1.梯形圖語言
梯形圖語言是在傳統電器控制系統中常用的接觸器、繼電器等圖形表達符號的基礎上演變而來的。它與電器控制線路圖相似，繼承了傳統電器控制邏輯中使用的框架結構、邏輯運算方式和輸入輸出形式，具有形象、直觀、實用的特點。因此，這種編程語言為廣大電氣技術人員所熟知，是應用廣泛的PLC的編程語言，是PLC的編程語言。

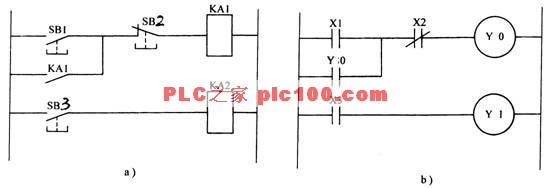

如圖1所示是傳統的電器控制線路圖和PLC梯形圖。
圖1 電器控制線路圖與梯形圖
a） 電器控制線路圖 b）PLC梯形圖
從圖中可看出，兩種圖基本表示思想是一致的，具體表達方式有一定區別。PLC的梯形圖使用的是內部繼電器，定時／計數器等，都是由軟件來實現的，使用方便，修改靈活，是原電器控制線路硬接線無法比擬的。
2.語句表語言
這種編程語言是一種與匯編語言類似的助記符編程表達方式。在PLC應用中，經常采用簡易編程器，而這種編程器中沒有CRT屏幕顯示，或沒有較大的液晶屏幕顯示。因此，就用一系列PLC操作命令組成的語句表將梯形圖描述出來，再通過簡易編程器輸入到PLC中。雖然各個PLC生產廠家的語句表形式不盡相同，但基本功能相差無幾。以下是與圖1中梯形圖對應的（FX系列PLC）語句表程序。
步序號 指令 數據
0 LD X1
1 OR Y0
2 ANI X2
3 OUT Y0
4 LD X3
5 OUT Y1
可以看出，語句是語句表程序的基本單元，每個語句和微機一樣也由地址（步序號）、操作碼（指令）和操作數（數據）三部分組成。
3.邏輯圖語言

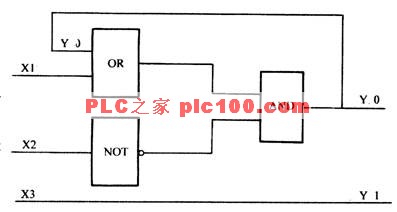

邏輯圖是一種類似于數字邏輯電路結構的編程語言，由與門、或門、非門、定時器、計數器、觸發器等邏輯符號組成。有數字電路基礎的電氣技術人員較容易掌握，如圖2 所示。
圖2 邏輯圖語言編程
4.功能表圖語言
功能表圖語言（SFC語言）是一種較新的編程方法，又稱狀態轉移圖語言。它將一個完整的控制過程分為若干階段，各階段具有不同的動作，階段間有一定的轉換條件，轉換條件滿足就實現階段轉移，上一階段動作結束，下一階段動作開始。是用功能表圖的方式來表達一個控制過程，對于順序控制系統特別適用。
5.級語言
隨著PLC技術的發展，為了增強PLC的運算、數據處理及通信等功能，以上編程語言無法很好地滿足要求。近年來推出的PLC，尤其是大型PLC，都可用級語言，如BASIC語言、C語言、PASCAL語言等進行編程。采用級語言后，用戶可以像使用普通微型計算機一樣操作PLC，使PLC的各種功能得到更好的發揮。
